FluidWatchII泄漏探测监控单元设计用于监控小面积区域是否存在漏水。典型应用领域包括自动设备室、小面积架高地板区域和小型储罐。该系统可连续监控传感器电缆的电容,检查与初始值之间是否存在变化。一旦同轴传感器电缆接触水或水基液体,数秒之后装置进入报警状态。清除泄漏物之后,传感器可在原位迅速干燥,系统恢复正常运行。
FluidWatchII的电源为10-30 V(AC/DC)。该报警单元配有三只输出继电器,额定值为10 A@ 125 VAC、6 A@ 277 VAC或者5 A@ 30 VDC。出现泄漏时,报警单元激活两只继电器;出现断路时,激活一只继电器。
系统配有一个内部调节装置,用于根据各种应用需求在从数英寸到数英尺的范围内设置报警极限值。
FluidWatchII配有全套监控单元和传感器电缆。电缆连接器在工厂安装。
产品特性 |
- 接触数秒即可检测水基液体
- 从数英寸到数英尺均可保持较高灵敏度
- 传感器电缆结实耐用
- 可提供定制长度的传感器
- 配有全套传感器电缆
|
|
规范
第1部分 系统
1.1 FluidWatchII泄漏探测系统应包括一个电子监控单元和同轴水感应电缆。所有电缆连接器都应在工厂安装。
系统供应商在泄漏探测系统方面至少应具有10年的生产经验。
第2部分 部件
2.1监控单元应能够监控一定长度的感应电缆。装置应配置三只SPDT Form 1 C继电器,触点的额定电流为10 A @ 125 VAC和6 A @ 277 VAC。出现泄漏时,应激活两只继电器;出现断路时,应激活一只继电器。
系统应配有电缆灵敏度内部调节装置。

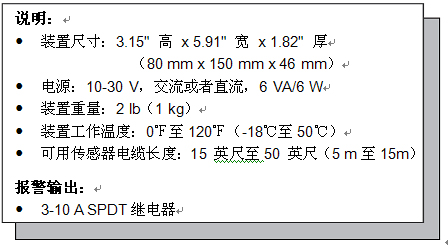

监控单元的电源应为10-30 V(交流或者直流)。它应安装在NEMA 1非金属机箱中,标称尺寸为6" x 3" x 2"。 |
2.2标准传感器应为同轴电缆,包括绝缘中心导体、透水绝缘芯和外部编织套导体。
感应电缆应能够探测电缆上任何一点是否存在水。在正常工况下,电缆应便于现场维修、具有良好的柔韧性,而且电压不超过6 VDC。
感应电缆的定制长度范围介于15至50 英尺之间。所有感应电缆都应配置连接器。
2.3系统应包括一个监控单元和一定长度的感应电缆。
第3部分 安装
3.1所有FluidWatchII系统部件都应按照制造商的安装说明进行安装。
3.2监控单元的安装和供电应符合NEC及本地规范要求。 |
