第1部分 系统 1.1
FluidWatch 泄漏探测系统应包括一个电子监控装置、同轴水感应电缆、互连跳线电缆、电缆夹和用于典型安装的识别标签。所有电缆连接器都应在工厂安装。
系统供应商在泄漏探测系统方面至少应具有10年的生产经验。
第2部分 部件 2.1
监控装置应能够监控一定长度的感应电缆。装置的箱门上应装有三只LED,分别显示系统监控(绿色)、发现泄漏(红色)或者线路中断(黄色)状态。装置应提供声音报警并配置两只正常励磁SPDT Form 1C继电器,触点在250 VAC条件下的连续额定电流为10 A。 |
出现泄漏或者断路时,报警装置应发出声音报警并激活继电器。
系统应配置两个外部开关,以便操作员输入测试参数和消除报警声音。内部开关应可选择电缆灵敏度(高、中和低),启用消音按钮,启用电缆复位时的自动消音功能以及选择120/240 VAC工作电压。

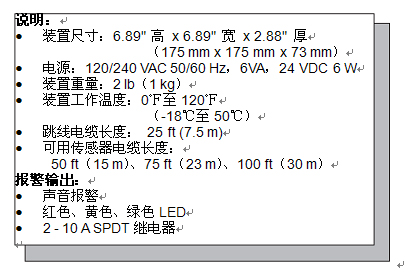

监控装置的电源应为[120 VAC] [240 VAC] [24 VDC]。它应安装在改装的NEMA 4X非金属机箱中,标称尺寸为7" x 7" x 3"。
2.2
标准传感器应为同轴电缆,包括绝缘中心导体、透水绝缘芯和外部编织套导体。
感应电缆应能够探测电缆上任何一点是否存在水。在正常工况下,电缆应可方便现场维修、具有良好的柔韧性,而且电压不超过6 VDC。 |

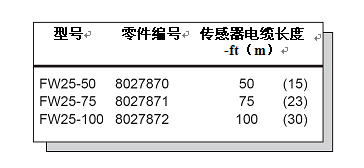

感应电缆的长度应包括50英尺、75英尺和100英尺。所有感应电缆都应配置连接器。
2.3
系统应包括一个监控装置、一段感应电缆、25 ft(7.5 m)跳线电缆(用于将感应电缆连接到监控装置)、电缆夹(每5 ft(1.5 m)感应电缆和跳线电缆一个)和五只电缆标签。
第3部分 安装
3.1
所有FluidWatch 系统部件都应按照制造商的安装说明进行安装。
3.2
监控装置的安装和供电应符合NEC及本地规范要求。 |
